Containermischer (Labormischer)

Containermischer oder Pulvermischer stehen für produktschonendes Mischen bei flexibler Aufnahme verschiedenster Behälterformen.

Container Mischer für jede Anwendung
individuelle Pulvermischer





Pulvermischer oder Containermischer / Einsatzgebiete:

Beispiel Metallpulver: unsere Labormischer, Fassmischer und Containermischer verbessern die Produktqualität und Ressourceneffizienz bei der additiven Fertigung bezüglich Homogenität und Mischzeit. Die 3D-Drucktechnologie hat die schnelle Herstellung komplizierter, maßgeschneiderter Komponenten für anspruchsvolle Anwendungen in der Industrie, Medizin, Luft- und Raumfahrt und anderen Bereichen ermöglicht. Doch um leistungsstarke und langlebige Bauteile gewinnbringend zu drucken, braucht es mehr als nur einen hervorragenden 3D-Drucker.

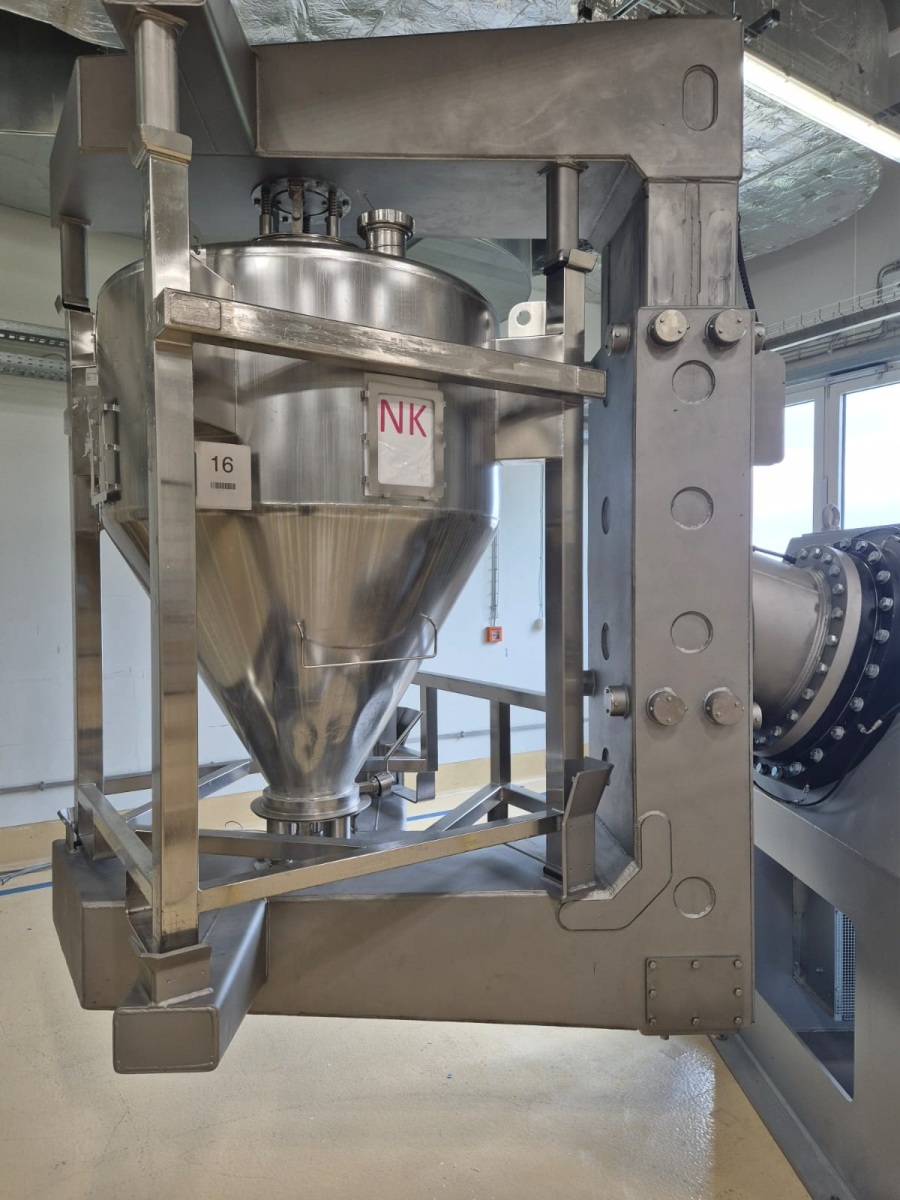

IBC Mischer

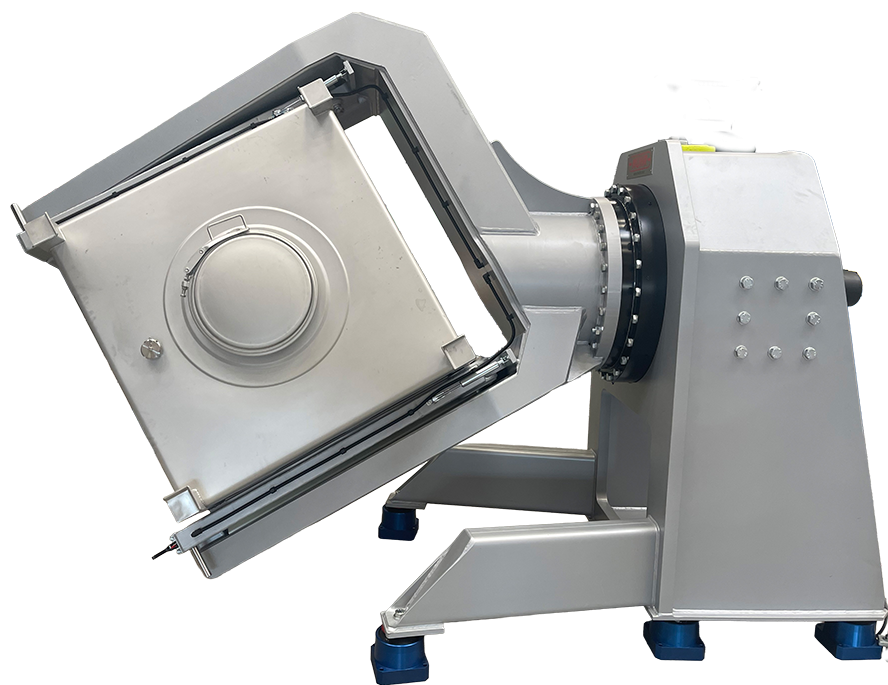

Containermischer 2D

Ein Spindel-Spannsystem sorgt für eine absolut sichere Aufnahme der Mischbehälter. Der Containermischer produziert bei rechtzeitiger Bereitstellung neuer Container auch bei Chargenwechsel ohne Stillstand. Der SPS- und rezeptgesteuerte  Mischvorgang ermöglicht eine optimale Anpassung an das Mischgut. Die optionale Aufnahme unterschiedlicher Behältergrößen (Fässer , Kleinbehälter etc.) bzw. Einsätze für Messerköpfe zum Brechen von Klumpen erweitern die Einsatzmöglichkeiten enorm. Die Zuführung der Mischcontainer erfolgt über Stapler-/Palettenhubwagen alternativ automatisiert auch über Rollenbahn.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Ergänzt wird dies durch mögliche Ein- und Anbauten:

  • automatische Beschickung und Entladung der Mischbehälter
  • Einführung angetriebener Messerbalken in den Mischcontainer zur Deagglomeration des Mischgut
  • Sprühvorrichtung zum Einspritzen von Flüssigkeiten auf das Mischgut
2-D Mischverfahren:

Das Mischprinzip basiert auf einer 2-dimensionalen Abrollbewegung zur Homogenisierung des Mischgut im Mischbehälter. Die Aufnahme des Mischbehälters dreht sich im Taumelmischer um seine volle Achse. Dieses besonders schonende und kostengünstige Mischsystem kann in fest eingebauten oder wechselbaren Behältern das Mischgut verarbeiten.

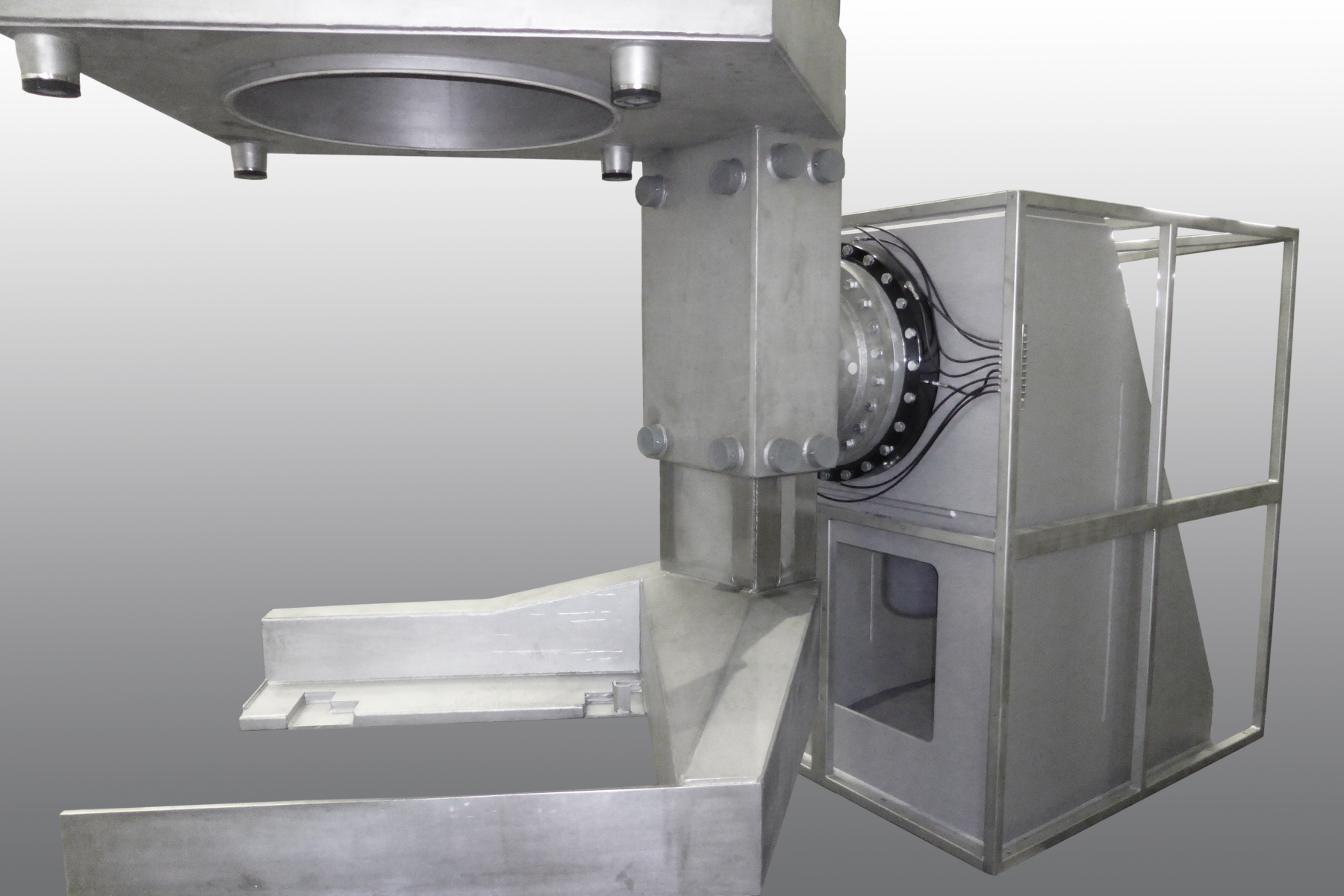

Containermischer Kombi für runde und kubische Container

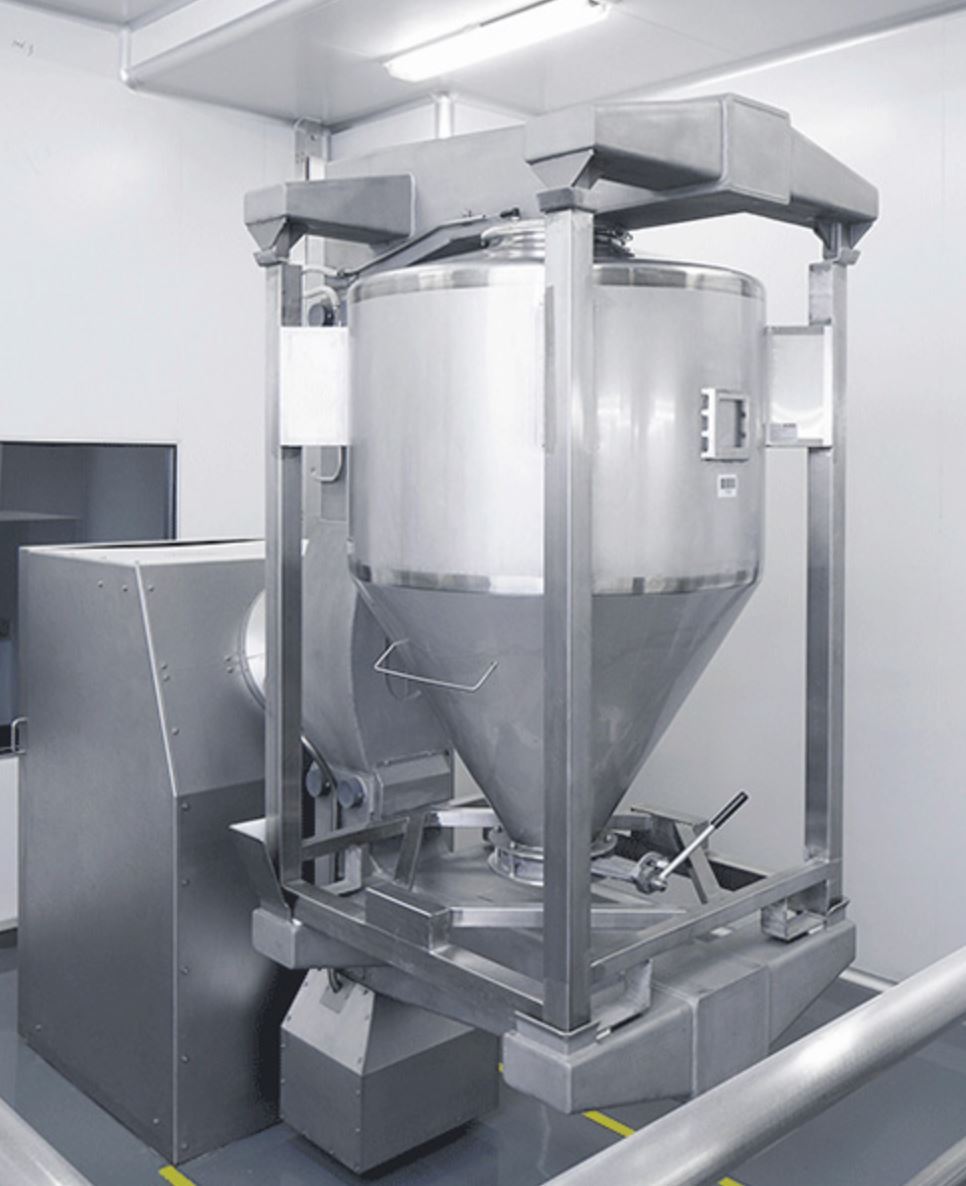

Containermischer 2D für runde und kubische Container
Industriemischer Edelstahl

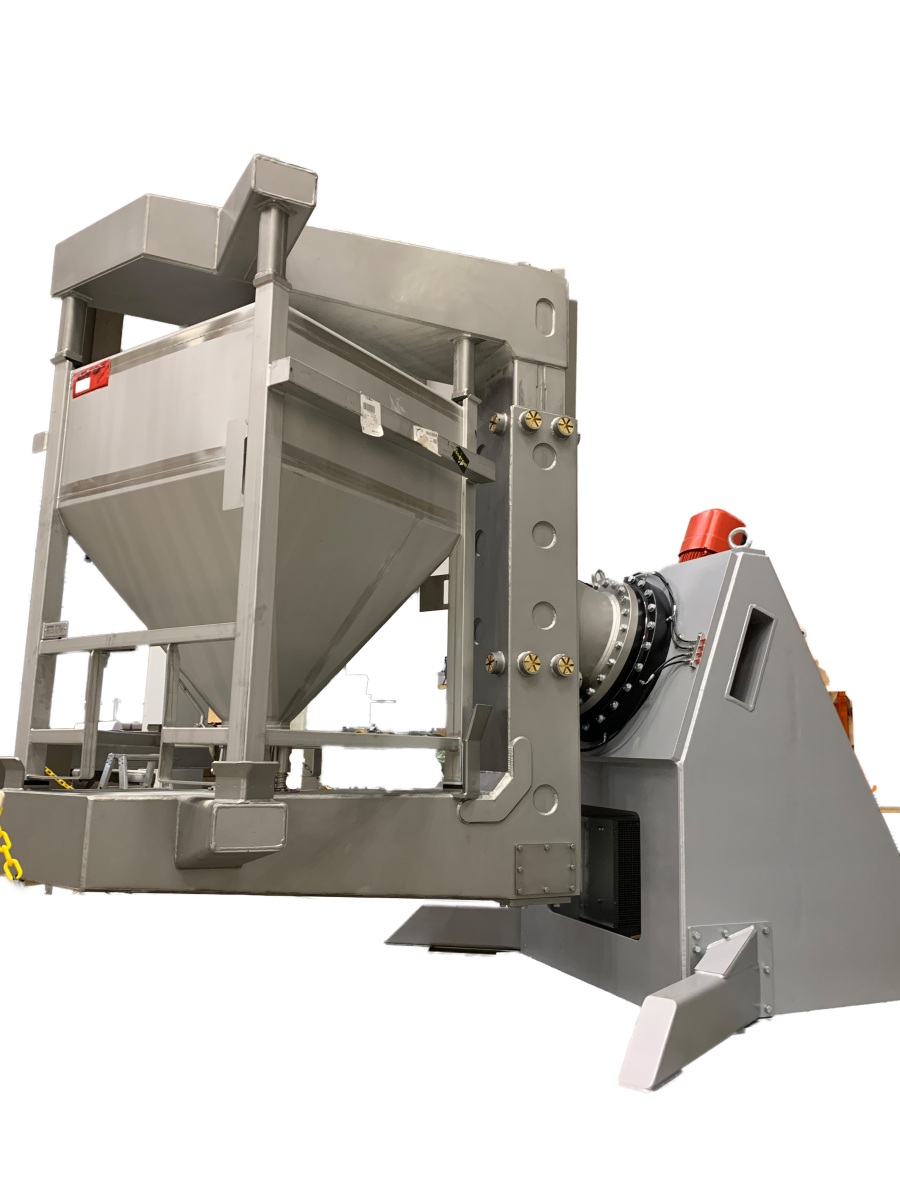

Pulvermischer für Rundbehälter

Abb.: Simulation 2D Mischen: Verteilung von dreifarbigen Kugeln nach einer Umdrehung im 2D Mischer (Mischergebnis im Trichter)

3-D Mischverfahren:

Der 3D Mischer ist ebenfalls ein Freifallmischer jedoch mit zwei Rotationsachsen und 2 Antriebsmotoren. Die Parameter für Drehzahl und Drehrichtung der Achsen werden individuell in einer Rezeptur hinterlegt.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Durch die drei dimensionale (räumliche) Abrollbewegung des Medium erhält man eine homogenere Durchmischung bei gleichzeitiger Verkürzung der Mischzeit. Weiterhin werden Toträume und lokal begrenzte Strömungsfelder vermieden. Deshalb eignet sich das 3D Mischverfahrens auch für schwierige Mischaufgaben bei denen beim konventionellen Taumelmischen bisher keine zufriedenstellende Mischergebnisse erreichbar waren. (siehe Mischergebnisse in obiger bzw. unten dargestellten Simulation). Das 3D Mischverfahren ist auch für Fassmischer lieferbar.

Abb.: Simulation 3D Mischen: homogenere Verteilung der dreifarbigen Kugeln nach einer Umdrehung im 3D Pulvermischer (Mischergebnis im Trichter)

Diagramm: deutlich reduzierte Partikel Konzentrationen im Batch beim 3DS Mischverfahren

Industriemischer

Der Mischprozess ist voll automatisiert und bietet genügend Flexibilität bei der Verwaltung der Mischrezepturen. Die Mischparameter werden in einer Datenbank lokal verwaltet und können über Standardschnittstellen jederzeit dem Produktionsprozess zugeordnet werden.

Die passenden Mischbehälter sind in den Größen von 50 bis 4.000 Liter und in verschiedenen Formen (Container kubisch/rund, Fässer etc.) lieferbar. Fall erforderlich passen wir unsere Industriemischer auch an vorhandene Mischbehälter an.

Steuerung

Mischprogramm Verwaltung Rezepturen

Mischparamenter:

  • stufenlose Drehzahl 5-17 rev/min
  • Rotation: Uhrzeiger/Gegenuhrzeigersinn
  • Rezeptur Management
  • optional: Fernwartung
Containermischer Behälterformen
Verschiedene Größen und Formen von Mischbehälter verfügbar
Containermischer / Taumelmischer bieten gegenüber Zwangsmischern viele Vorteile:
  • flexible Batchgrößen: durch variable Aufnahmen im Spannrahmen ist das Mischen unterschiedlicher  Gebinde Größen im gleichen Mischer möglich
  • Vermeidung von Cross Kontamination: saubere Trennung und Lagerung der Mischkomponenten in verschiedenen Mischbehälter
  • keine Entmischung: Passende Armaturen zur Befüllung und Entleerung der Mischbehälter
  • höhere Mischkapazität: Vermeidung von Stillständen bei Produktwechsel durch Reinigung des Mischbehälters
Technische Ausführungen:
  • Stahl lackiert oder Edelstahl Ausführung
  • Aufnahme unterschiedlicher Mischcontainer von 0,1 L bis 4.000 L
  • Freistehende Ausführung
  • Beladung mittels Trolley, Handhubwagen oder vollautomatischen Rollenbahnbeschickung
  • elektrohydraulische Behälterspannsysteme von manuelle bis vollautomatischer Ausführung

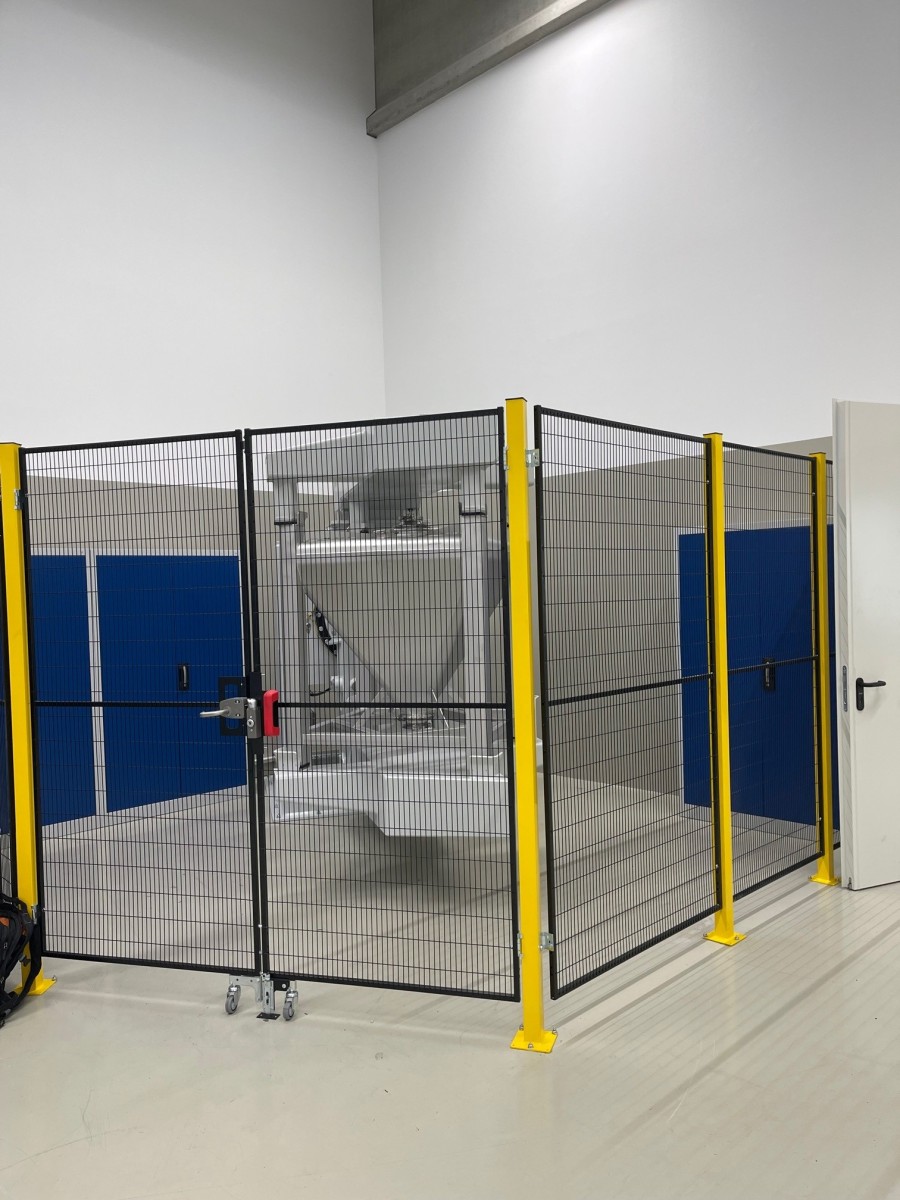

  • verschiedene Sicherheitsumhausungen wie Drahtgitterkäfige oder Lichtschranken
  • Schrägausrichtung des Käfig zur Mischachse
  •  Sicherheitskonzept: mehrstufige Bedienerebenen
  •  verschiedene SPS – Hardware Steuerungen verfügbar
  • Integration von vor- und nachgeschalteten Prozessen
  • Hohe Verfügbarkeit bei Reinigung des Mischbehälters
  • Ausführung für ATEX Zonen 1, 2, 21, 22  sowie gemäß US-Standards

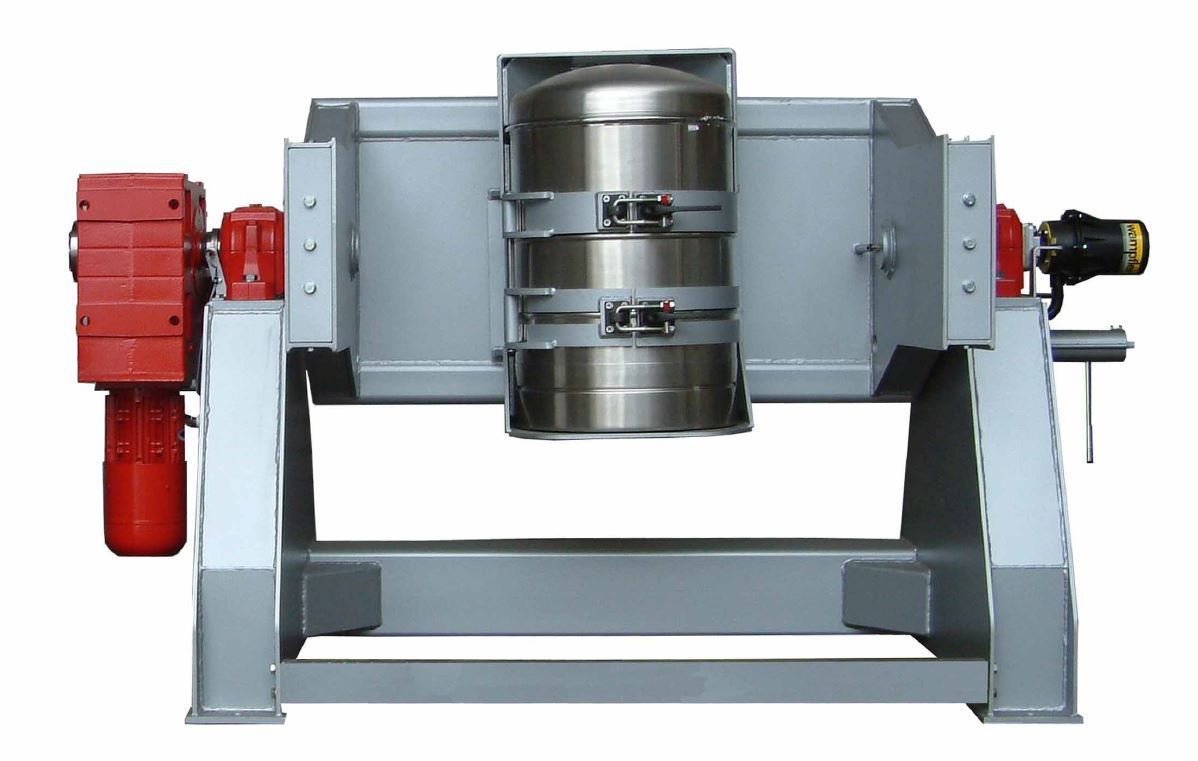

  • Mischer für Standardfässer von 20 Liter bis 200 Liter
  • mobile Labormischer für Pulver verschiedene Behälterformen bis max. 50 Liter / max. 30 kg Batch
OPTIONALE Ausrüstung:
  • Sprühvorrichtung für flüssige Medien (z.b. Öle, Aromen etc.)
  • zusätzlicher Antrieb für Messerbalken zum Klumpenbrechen
  • Mischen aktiv beheizter Container (Dampf oder el. Heizkabel) möglich

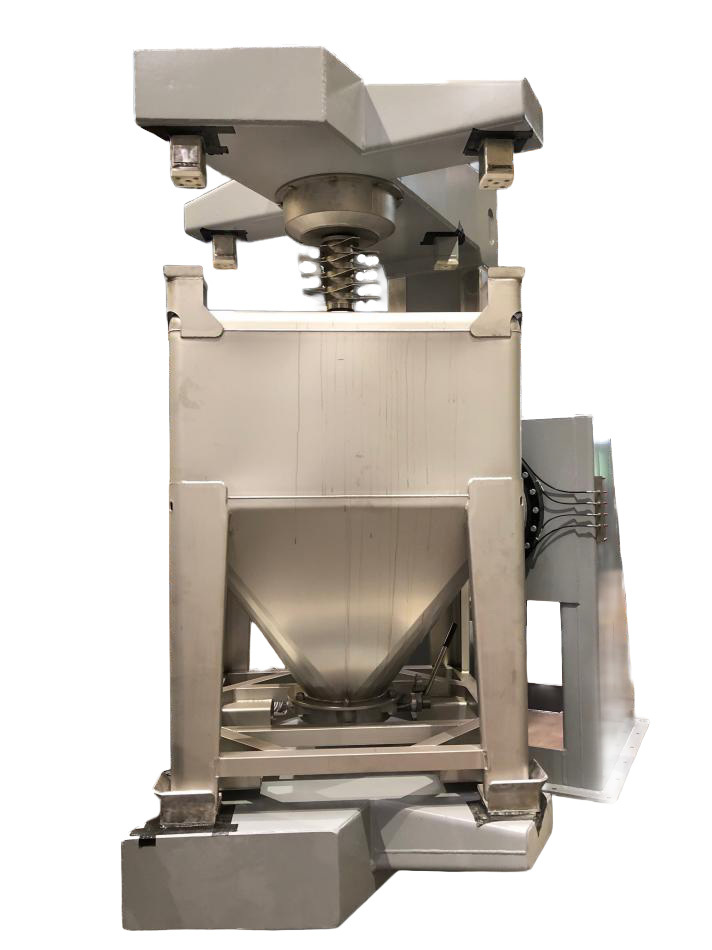

Containermischer mit Messerbalken als Klumpenbrecher
Containermischer mit Zerteiler
Containermischer mit Spektroskop
Spektroskopische Bestimmung Mischgüte

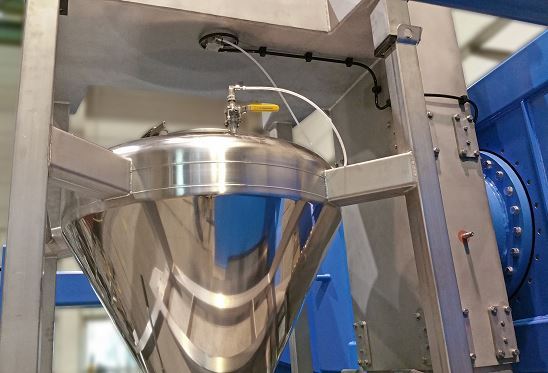

Containermischer mit Einspritzpumpe und Düse

















GALERIE verschiedener Containermischer

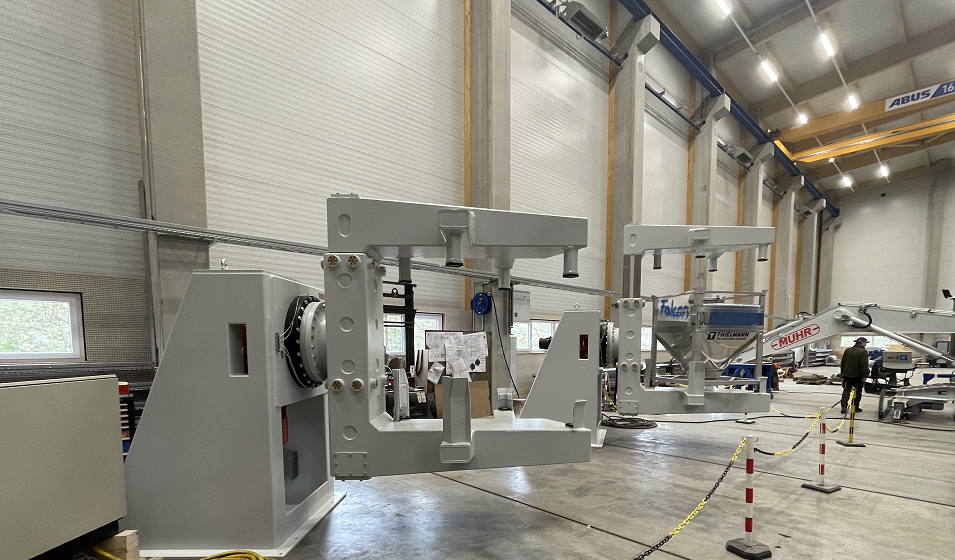

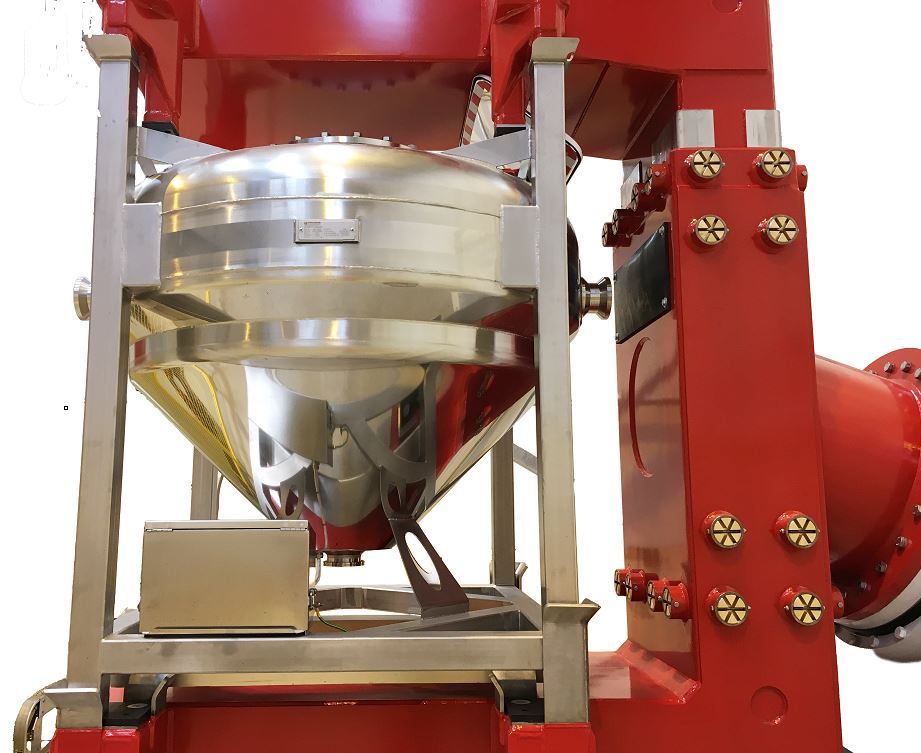

Taumelmischer für runde IBC
 Taumelmischer für Thielmann Container
